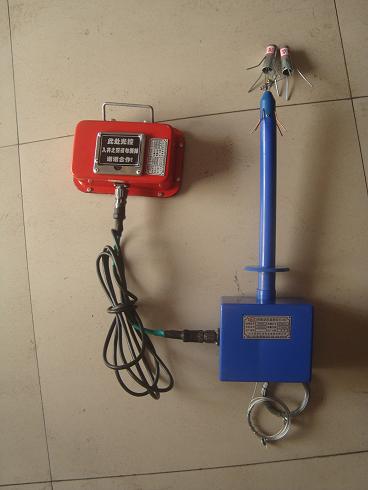

數顯頂板離層儀安裝操作說明 昊洲礦業生產數顯頂板離層儀，安裝步驟如下：

1、首先把對應編號的頂板離層指示儀及顯示分機用通信線連接，連接方式為旋擰式防水航空插頭。

2、機械機構操作

1）、用安裝桿將深部基點錨頭送至設計位置。

2）、將淺部基點錨頭送至設計位置；

3）、然后將連接管安裝在頂板上；用手拉緊測繩；用螺絲刀擰緊深基點緊固螺絲。再用螺絲刀擰緊淺基點緊固螺絲。如圖三所示。

4）、機械部分，右側的傳動軸緊固螺母不能隨意擰動。

5）、緊固傳感器到底板上。

3、把頂板位移檢測顯示分機懸掛在有利于觀察數據位置，注意防護。

4、電器操作：在頂板位移監測分機休眠之后，用礦燈光照射顯示分機，觀察離層值，正常顯示即可
